中国一个普通的刹车踏板，为啥霸占了全网热搜？

转自公众号：差评

这两天中国热搜榜里有且仅有一件大事，那就是懂车帝和尊界之间的刹车踏板风波。

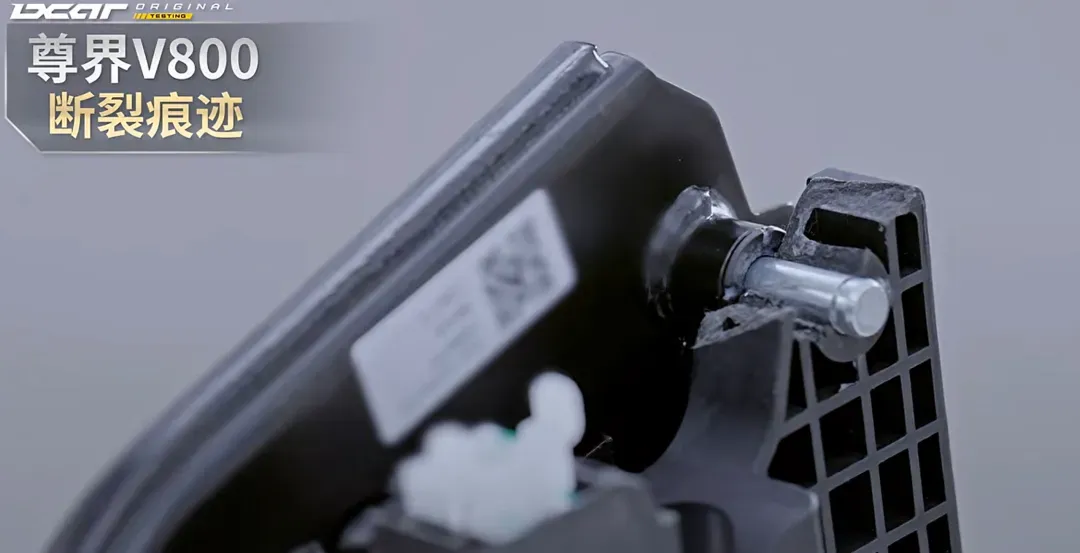

事情是这样的，国庆假期的时候，汽车垂媒懂车帝开着尊界的 MPV 车型 V800 做了时速 100 公里的制动距离测试，结果在第三次全力制动的时候，V800 的刹车踏板的底座发生了脆断，导致踏板脱落。

两天后懂车帝用第二台车进行了复测，依旧是在第四次全力制动的时候发生了底座断裂。

第三次测试，懂车帝说从 4S 店购买了纯新车，并在制动踏板上放了压力传感器。结果在第二次全力制动，压力读数显示最高 1612N 的时候，刹车踏板底座依旧发生了脆断。



视频发布以后车圈堪比大地震，差评的汽车行业群在聊，社媒上的博主在吵，负责生产尊界 V800 的江淮集团，股价更是连着两天躺在了跌停板上 ( 收盘的时候回来了点 ）。

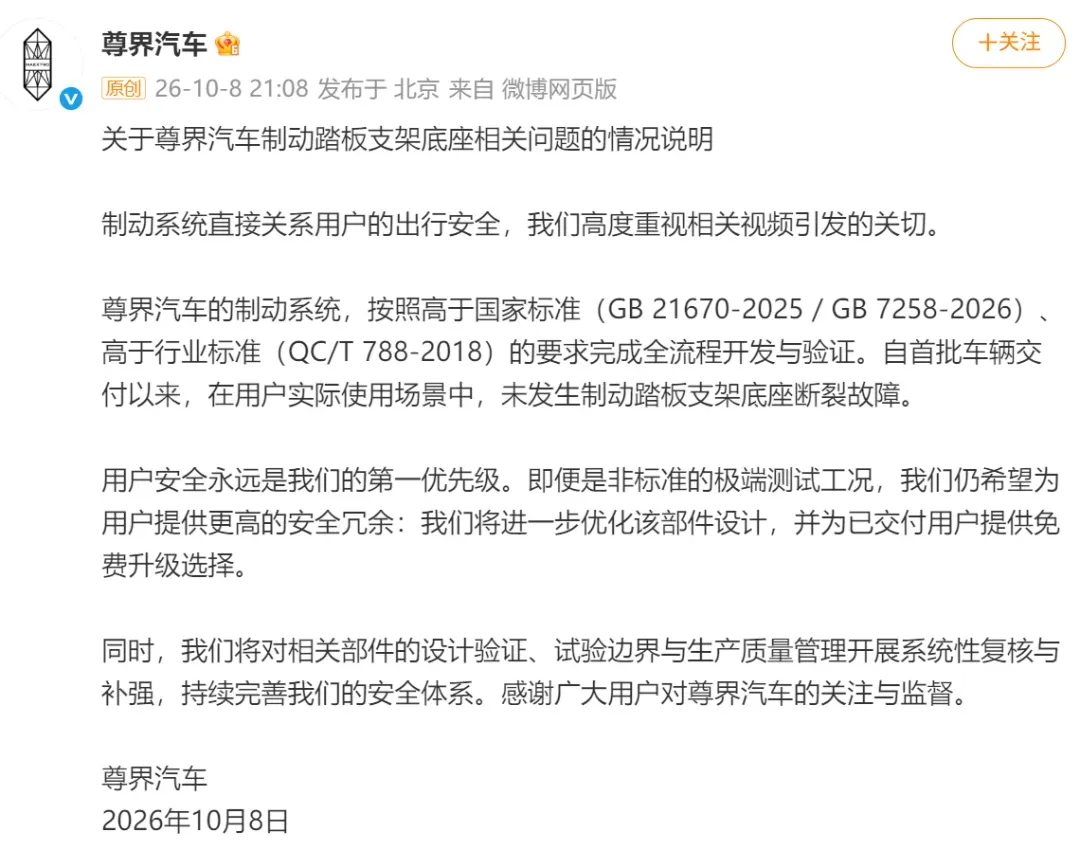

面对这么巨大的负面新闻，尊界也是在懂车帝视频发布的当晚就给到了正式的回应。

总结起来就是，V800 的刹车踏板高于现行的强制国标和推荐性团体标准，已提车用户没发现类似故障。但也会优化部件设计，并给需要的车主提供免费升级的选项。



但很明显，这个回应并没有解答人们心中最大的疑问。

毕竟在人们朴素的认知里，刹车踏板作为车上最重要的控制机构，它就不该在零百制动的时候断掉。作为一台定价百万的车，V800 为什么会发生这种几乎没有车会发生的情况？

踏板到底是怎么断的？是质量问题，还是测试问题？



按照国内的标准体系来说，跟刹车踏板、踏板底座直接相关的标准只有 GB 21670-2025 《乘用车制动系统技术要求及试验方法》以及 QC/T 788-2018 《汽车踏板装置性能要求及台架试验方法》。

前者作为强制性国标对刹车踏板的要求比较宽泛，只说了踏板和踏板支架在制动系统正常工作时不变形。

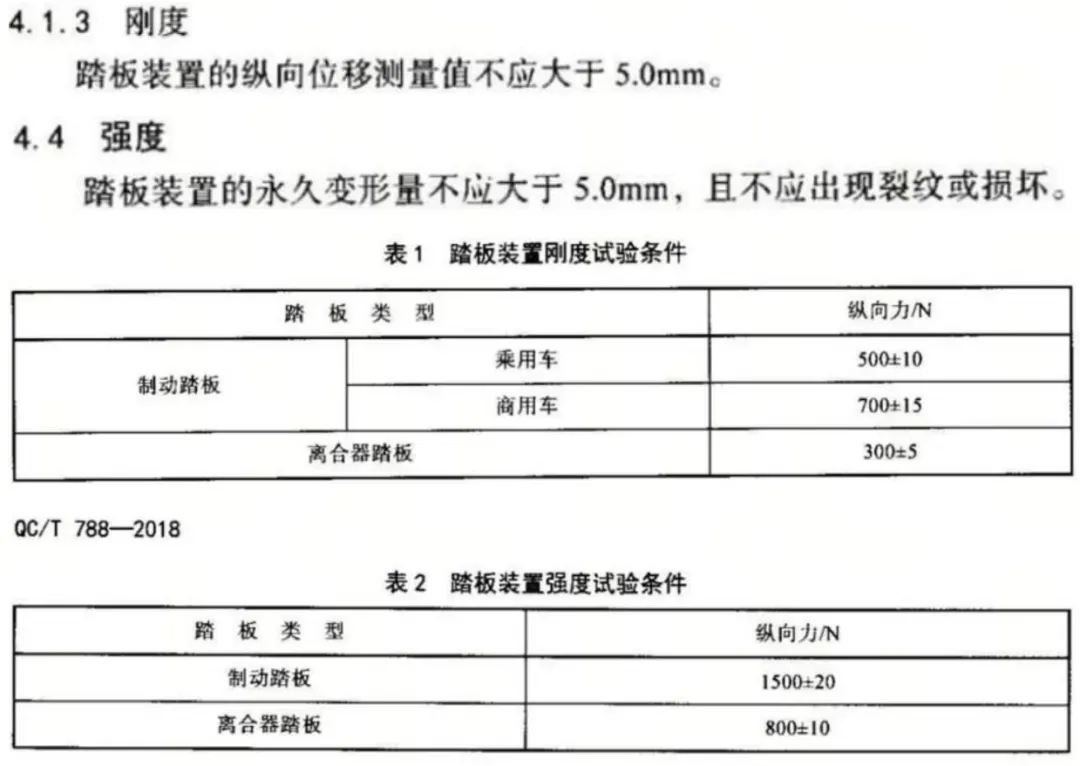

后者则是推荐性的行业标准，并且对制动踏板装置的强度做了定量的规定。

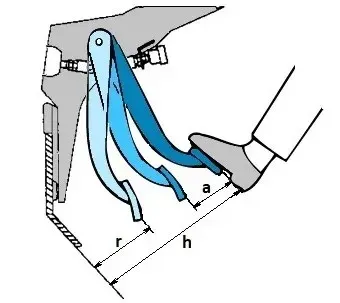

简单来说，就是用 500±10N 的力压 5 次、用 1500±20N 的力压 5 次以后，踏板装置的纵向位移量和永久形变量都不能超过 5mm ，也不能出现裂纹和损坏。

欧洲和美国的规定也是类似比较宽泛的情况。

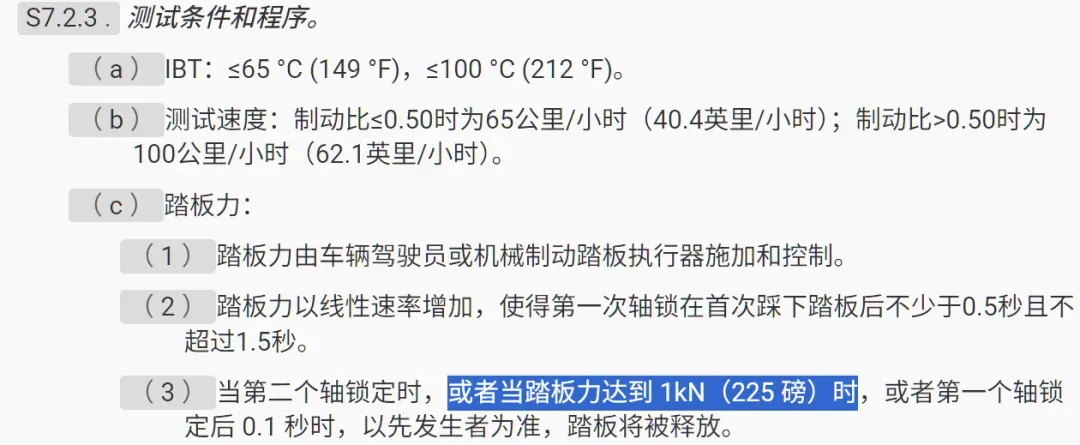

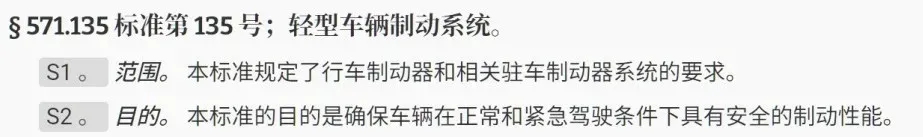

唯一对强度有定量要求的是美国的 FMVSS 135 里的制动系统完整性测试，需要在最高 1000N 的压力下在各种项目里保证结构的完整性。



所以假设懂车帝在测试里发生断裂的 1612 N踏板力度数没错，那尊界踏板的强度也确实在现行标准之上。

但大伙都知道，标准归标准，现实归现实。

很多时候标准里的测试流程，其实并不能代表真实世界的情况。电车的续航是这样，油车的油耗是这样，刹车踏板的受力也是这样。

在现实世界里，因为驾驶员的体型、力量不同，需要踩刹车的车速、环境甚至是发力方式不同，刹车踏板最终受到的力也会在一个巨大的范围里波动。

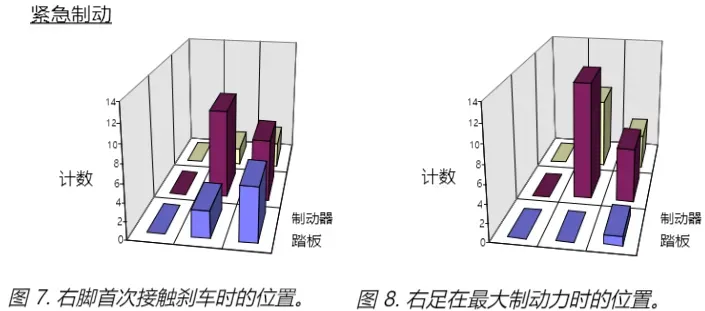

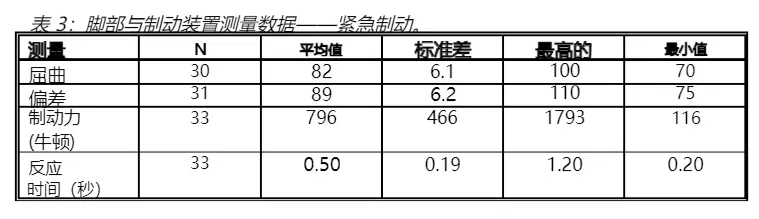

就比如沃尔沃在二十多年前发布的论文里就提到说，他们找来的 35 名驾驶员在用模拟器进行紧急制动的时候，不仅踩刹车的位置各有不同，刹车力度的差别也非常大。

力气最小的受试者只踩出了 116N ，可踩得最猛的却直接干出了 1793N 。

这还只是在当年的限速条件下测出的数据，如果速度更快、车辆的自重更大，驾驶员踩下刹车的力气叠加车辆的减速度以后，刹车踏板可能受到的最大力就更是难以估计。

也是因此，为了尽可能让所有人在所有情况下实现稳定的刹车，不仅前面提到的行业标准正在讨论把强度测试的压力从 1500N 提升到 2000N，如今大部分车企对于踏板总成性能都设计了足够大的裕度。



公开的数据有很多，比如通用就在工程规范里限定了 2700N 的踏板力极端载荷，宝马、博世和沃尔沃也在各自的专利文件里面规定了 2500-3000N 的踏板力上限。

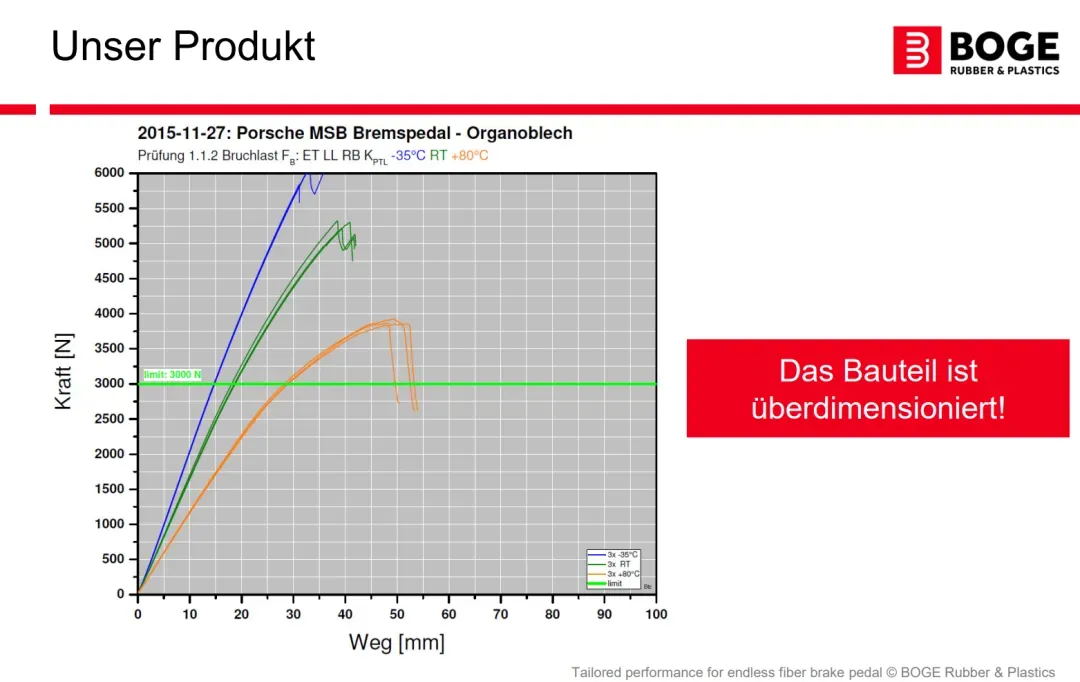

最离谱的是保时捷，在制动踏板总成供应商 BOGE 的公开文件里可以看到，哥们给保时捷 MSB 制动总成设计的指标，是常温环境下可以承受超过 5000N 的力，80 度的高温和零下 35 度低温时还能分别承受 4000N 和 6000N 。



所以很明显，制动踏板的总成和整车是一样的，满足标准是基础要求，只有扛住了高温、高海拔和高寒的环境考验，才能拍着胸脯说人们平时开车时不会损坏。

也是因此，当制动踏板出现风险的时候，车企和监管都会分外警惕。

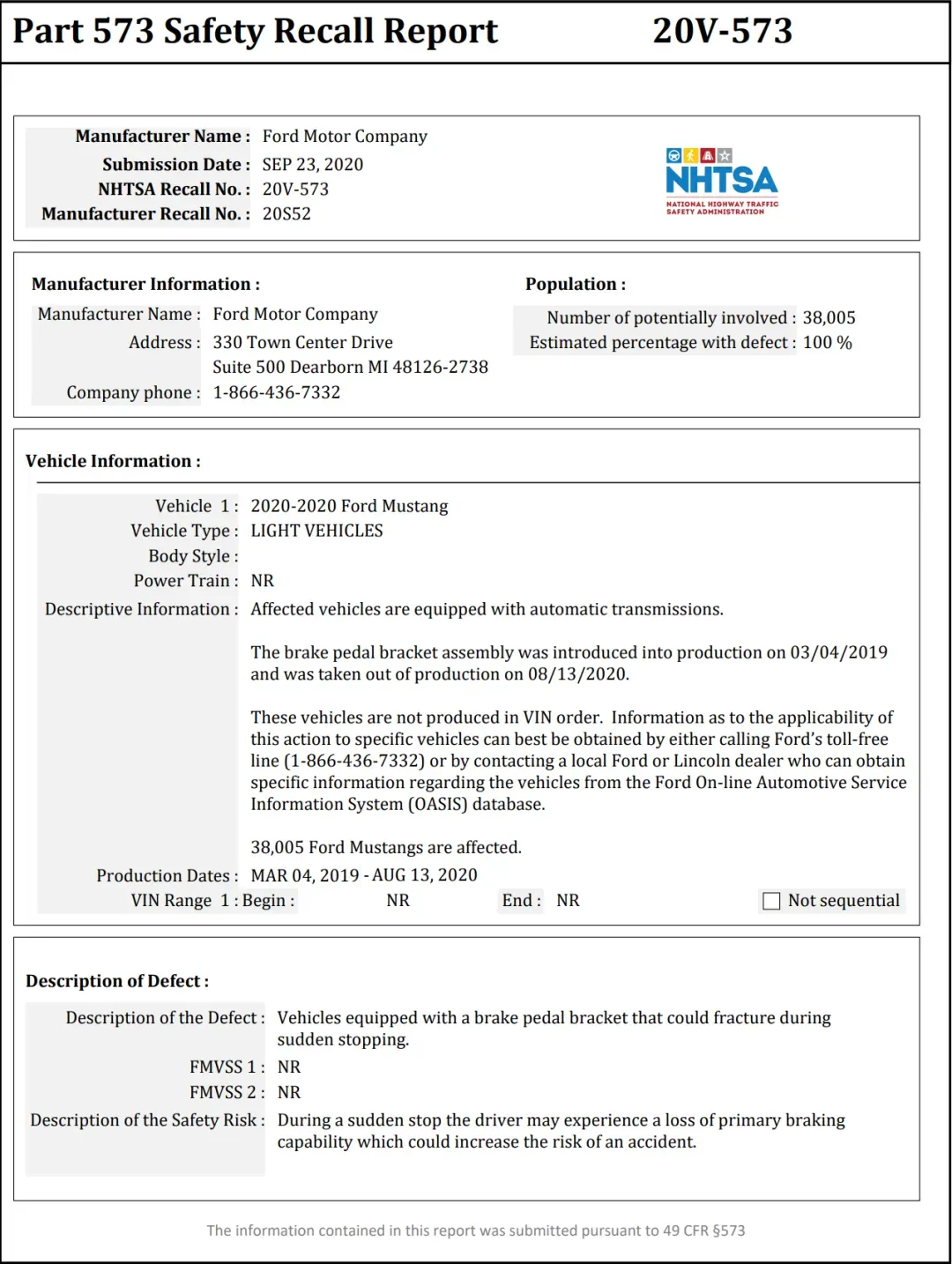

比如在 2020 年的时候，福特的野马跑车就把刹车踏板支架从尼龙换成了聚丙烯材料，导致有 6 台车在大力制动的时候出现踏板枢轴的断裂。



为此，福特在全球范围内召回了数万台野马跑车，而在中国市场，当时市监局发布的召回原文是这么写的：



本次召回范围内车辆的制动踏板因工程规范和设计验证程序中未考虑足够的设计余量，将制动踏板支架的材料从尼龙更改为聚丙烯，导致制动踏板支架的峰值制动力荷载强度降低。

在紧急制动时，制动踏板支架可能会在踏板枢轴位置断裂，造成车辆失去制动性能，增加发生碰撞的风险，存在安全隐患。

直接就把不充足的设计余量和安全隐患划上了等号。

所以从公开标准的角度上我们目前能得出的结论是，假如懂车帝的测试流程足够客观，仪器的读数精准，那么尊界 V800 的刹车踏板强度虽然高于现行的行业标准，但零件的安全裕度够不够高，可能需要打个问号。



至于是哪些具体的设计和技术原因影响了尊界踏板的强度，因为截止发稿懂车帝还没有公布损坏零件的断面分析，尊界除了前头的公告以外，也没有公布更多的技术细节。

目前网上绝大部分都是基于懂车帝视频的猜测，里头合理的不合理的都有，所以在正式的技术调查结果出来之前（ 如果有的话 ），还是希望大伙不要被带节奏。

这里脖子哥挑几个主流观点帮大伙分析一下。

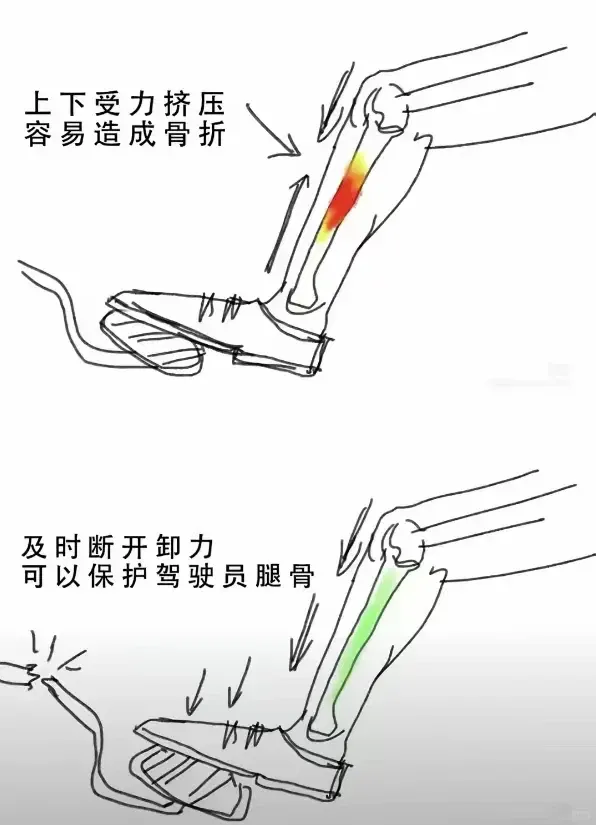

首先就是可控断裂派，这类分析的核心是刹车踏板的断裂是事先设计好的，用来在发生事故的时候保护驾驶员的腿部受到冲击和伤害。



理论确实成立，也确实有不少量产车是这么做的，但无论是生效的场景还是形式，都跟百零制动完全不同。

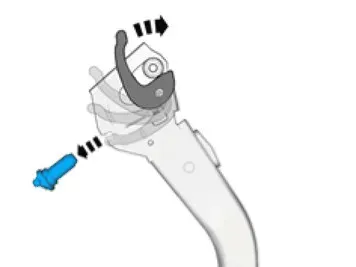

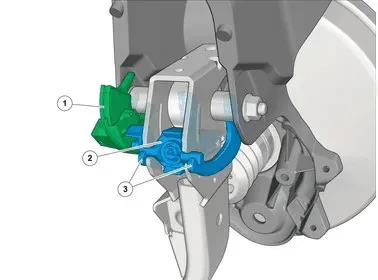

比如沃尔沃的刹车踏板就有着主动热熔的功能，就只有在车辆检测到马上要发生严重碰撞的时候才会起效。碰撞前，刹车踏板的转轴会主动熔断限位装置，让踏板能够额外移动 100 毫米，给驾驶员的腿部让出碰撞的空间。



如果只是类似百零这样的常规制动，这个功能并不会生效。

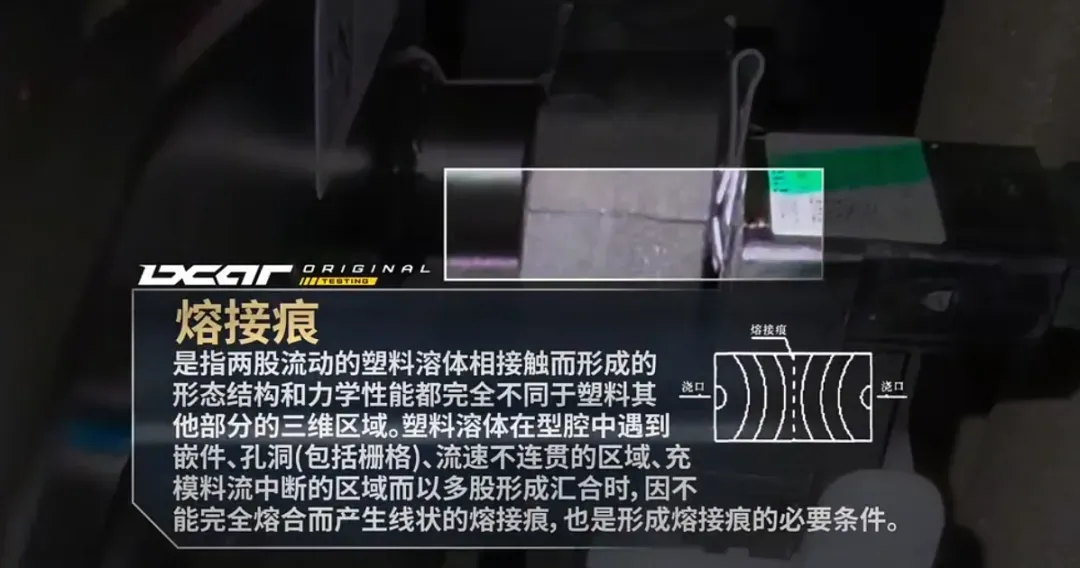

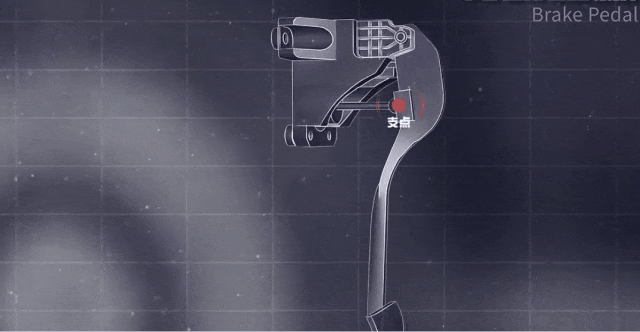

其次就是设计缺陷派，比如懂车帝就在自己的视频里说，尊界的刹车踏板总成在枢轴这种需要高度受力的位置有着明显的熔接痕，会导致结构强度下降，增加断裂的隐患。



确实啊，熔接线作为注塑过程里两股熔融塑料相遇、重新结合的部分，因为两股材料的纤维排列不同、材料温度已经下降、汇合处还会带有微小凹槽、夹气的关系，熔接线在强度上确实会不如零件上的其他部分。

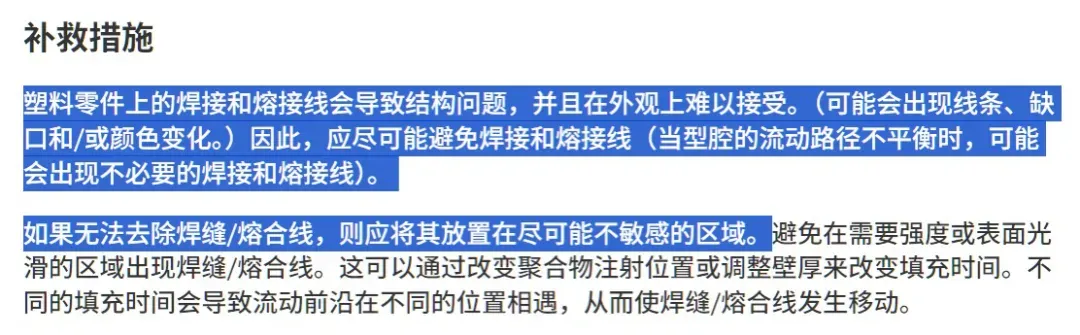

类似 Autodesk 这样的工程软件公司也会在技术手册里建议，尽量避免在有强度要求的部位布置熔接线。



但是，我们在画面里看到的结构线到底是不是熔接线？断面是不是从结构线开始的？结构线到底有没有影响零件的强度？

这些问题，都只能靠断面显微分析和对照强度试验才能得出结论。

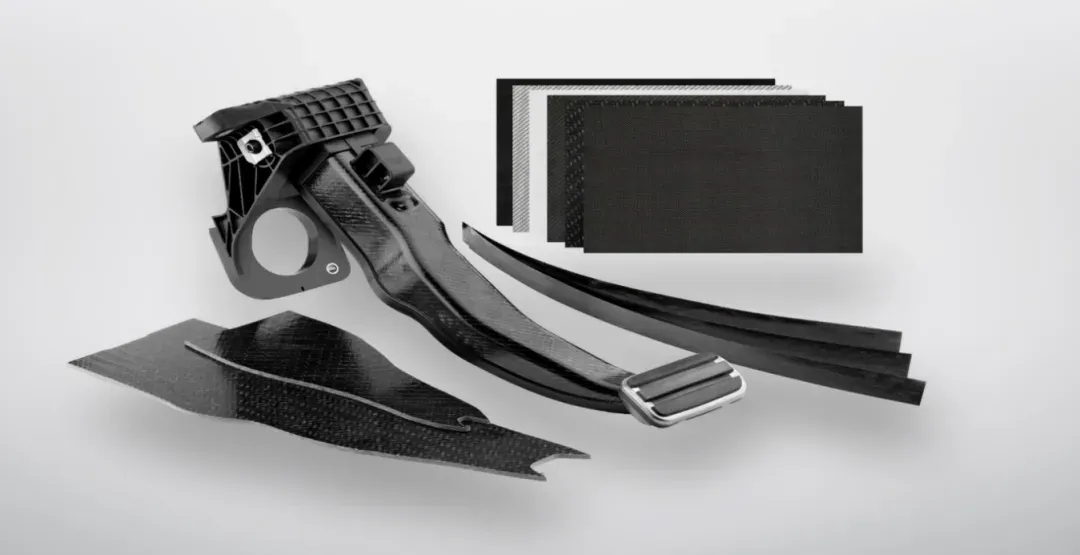

此外，还有说尊界是为了省成本把铁质零件换成塑料的，但其实玻纤复合材料不仅成本几乎和钢制持平，重量还只有钢材的几分之一，相比钢材也更不容易变形，非常适合用在踏板这种高频操作的结构上。

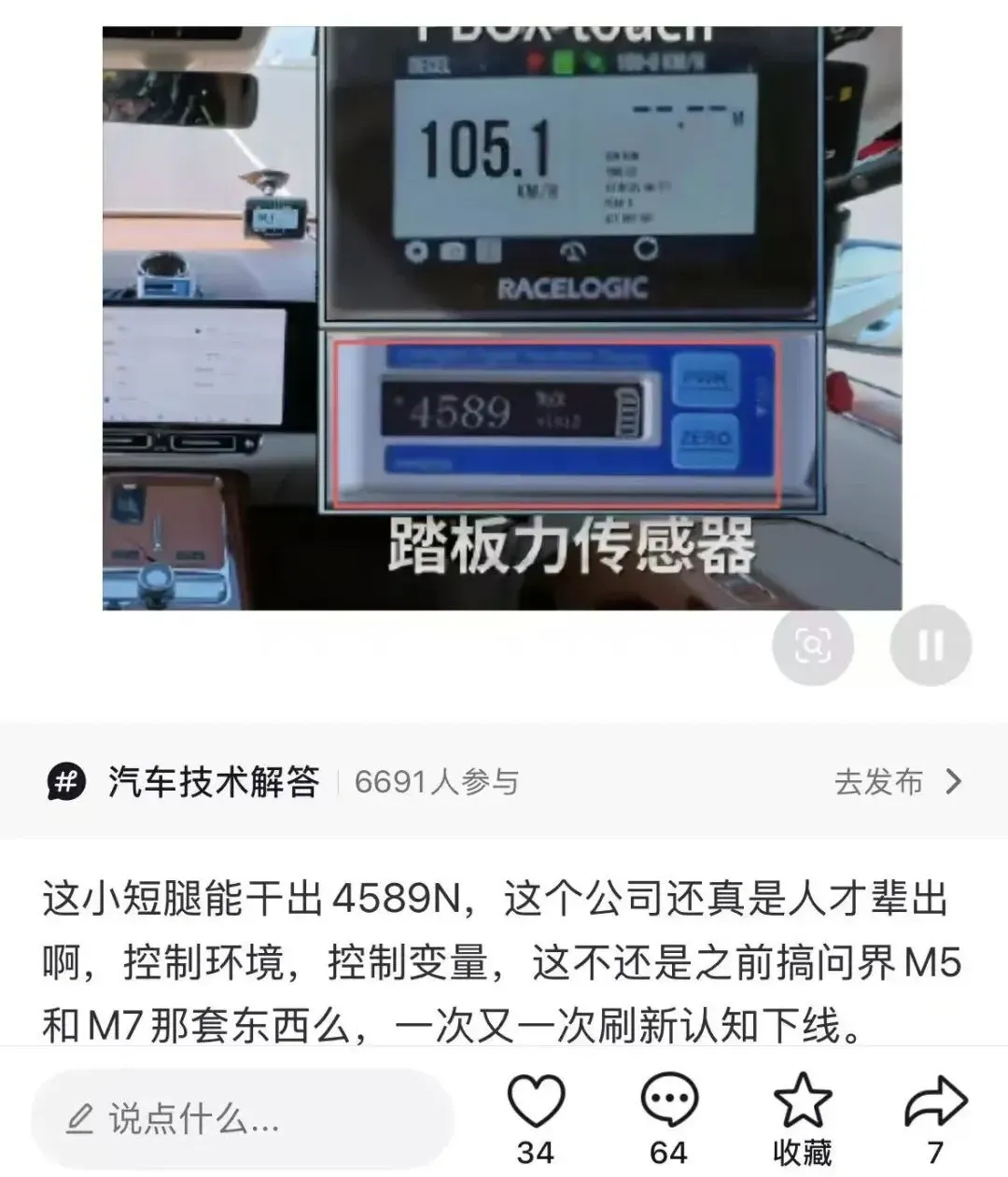

甚至，还有从懂车帝视频里截了一帧出来，说他们的主持人制动的时候踩出了四千多牛的踏板力的。

咱就是说，谁要是能踩出四千多牛，那基本就能无特效原地参演复联五了。

所以我猜测这个可能只是传感器在冲击下的偶发数值，不是实际力度。

其他的一些争议还有，懂车帝截至目前也没有公布自己购车和准备测试的所有前置流程是怎样的，自己又是怎样在车主提车都得等个好几周的情况下，只用了两三天就快速搞到两台量产车的。懂车帝一下踩坏三台，但为啥现在全网还没有其他人也遇到同样的问题等等。

所以，事大概就是这么个事。

只不过因为缺乏很多细节证据，踏板直接断裂的锅是谁的，这个锅又是从哪来的，我们暂时还不得而知。

虽然不知道最后会不会和福特一样演变成大面积的召回，但我觉得懂车帝和尊界这回至少给全行业都提了个醒。

那就是一辆车可以有几百项豪华和智能配置，但最终决定人们敢不敢把生命托付给一台车的，永远都是够不够可靠、能不能刹住、关键时刻能不能保护自己这些最基础的工程能力。

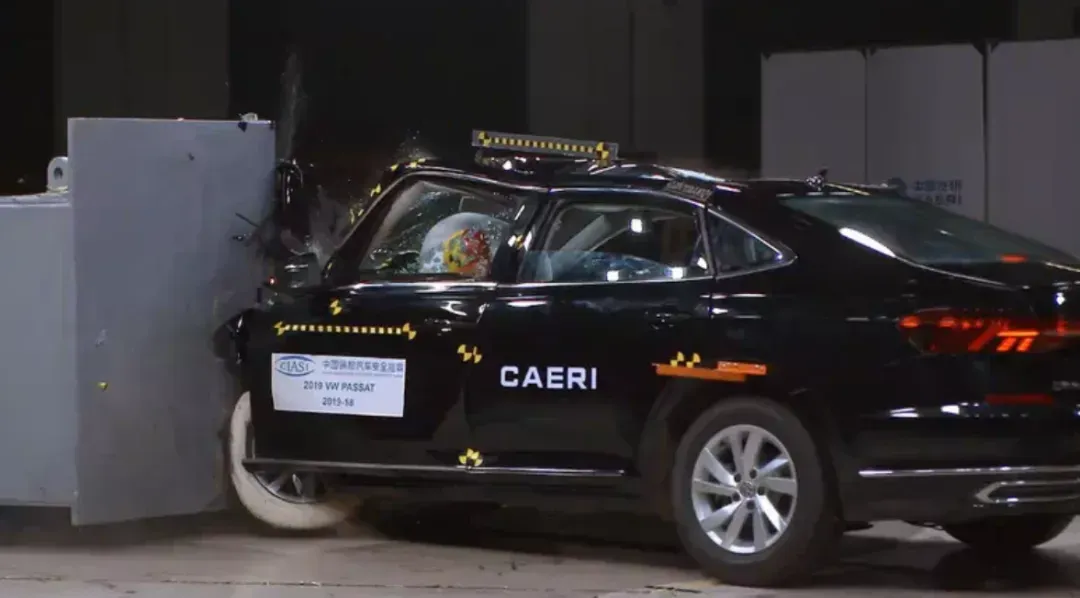

有不少曾经风头无两的车型都在这件事上栽了跟头，比如中国市场因为折断了 A 柱销量几乎归零的帕萨特，比如美国市场因为轮胎故障陷入信任危机的福特探险者。

而从我们观众的角度看，尊界除了简短的回应再无表态，懂车帝关于尊界的视频也已经几乎全网下架。

脖子哥猜测可能是因为前段时间的国家网信办与市场监管总局《网络测评活动规范》出台，非专业机构的测试并不标准，有误导性的可能性，所以被投诉下架。

一边是车企的公关话术，另一边则是非专业机构说不上严谨的测评，加上网上众说纷纭的话术，人们真正关心的安全和质量问题目前并没有答案。

这种作为蒙鼓人成为 play 一环的感觉，真的很难顶。也许有资质的第三方测试机构下场，可以给脚踏测试下一个更有说服力的结论。

但脖子哥也怕，国标和行业测评通过也不代表一定能够覆盖所有的问题，否则汽车行业也就不会有那么多各种各样的召回和升级事件。

涉及到安全部分，提出更高更严格的要求怎么也不为过。口头宣传安全谁都可以，经得起消费者各种极端工况的才是好车。

也希望国产汽车能在急躁、降本的汽车行业大环境下，不被裹挟，做出真正让人自豪且经典的产品。
